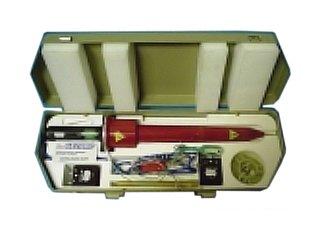

ДНВ. Делитель напряжения высоковольтный

ДНВ. Делитель напряжения высоковольтный

Делитель постоянного напряжения до 30 кВ, 1:1000

Основные технические характеристики прибора ДНВ:

Коэффициент деления: 1:1000; 1:2000.

Погрешность коэффициентов деления:

1:1000: 0,5 %;

1:2000: 0,6 %.

Входное сопротивление высоковольтного делителя постоянного напряжения ДНВ: 500+/-25 МОм.

Вольтметр В7-40 с высоковольтным делителем напряжения ДНВ обеспечивает измерение постоянного напряжения от 1 до 30кВ, при этом показания вольтметра соответствуют:

0,001 U(ДНВ) при измерении постоянного напряжения вольтметром с ДНВ,

0,0005 U(ДНВ) при измерении постоянного напряжения вольтметром с ДНВ и шунтом К2,

0,0002 U(ДНВ) при измерении постоянного напряжения вольтметром с ДНВ и шунтом К3,

где U(ДНВ) - значение измеряемого напряжения на входе высоковольтного делителя напряжения ДНВ.

Пределы допускаемых значений основной погрешности при измерении постоянного напряжения равны:

вольтметра с ДНВ: +/-(0,4+0,04(Uk/U - 1),

вольтметра с ДНВ и шунтом К2: +/-(0,4+0,04(Uk/Uш1 - 1),

вольтметра с ДНВ и шунтом К3: +/-(0,4+0,04(Uk/Uш2 - 1),

где Uk - конечное значение установленного предела измерений вольтметра (200 мВ, 2; 20; 200 В),

U=0,001 U(ДНВ),

Uш1=0,0005 U(ДНВ),

Uш2=0,0002 U(ДНВ),

где U(ДНВ) - значение измеряемого напряжения на входе высоковольтного делителя напряжения ДНВ.

Пределы допускаемых значений дополнительной погрешности Вольтметра В7-40 (В7-40/1) с ДНВ, а также с ДНВ и шунтами К2 и К3 при измерений постоянного напряжения равны половине основной погрешности от изменения температуры на каждые 10 градусов С в пределах рабочего диапазона температур.

Электрическая прочность изоляции высоковольтного делителя постоянного напряжения ДНВ: 45 кВ напряжения переменного тока частотой 50 Гц.

Входящий в состав вольтметра ДНВ, шунты К2 и К3 - конструктивно выполнены в виде отдельных функциональных узлов, которые при необходимости могут быть подключены к входным гнёздам вольтметра.

Делитель постоянного напряжения высоковольтный: 0… 30 кВ (кр. врем. до 40 кВ); коэфф. деления 1:1000/ 1:2000; погрешность уст. к/дел. 0,5% / 0,6%; R вх 500 МОм; аксессуары для крепления; корпус 51 см; кабель подключения 1 м ; масса 1 кг

Складского хранения.
